전기집진기(EP)의 배출농도에 영향을 미치는 요인 (백필터에서는
무관)
- 배기가스의 습도
- 배기가스의 온도
- 배기가스의 화학조성
- 분진의 화학조성 및 입도분포
- 사용 원료 (분진의 종류)
- 1차 연료 (석탄, 가스 등)
- 2차 연료 (폐기물, 쓰레기 등 : 총 연료의 10~20%)
- 설비 기동시 및 정지시
- 운전조건이 변화하는 경우
- 원료 또는 연료가 바뀌는 경우
|
|
|
| |
|
전기집진기(EP)의 배출농도 관리에 치명적인 약점 (백필터에서는
무관)
- Flash Point (Sparking)
- EP의 가동중 스파크 발생으로 인하여 배출농도 증가
- 균일하고 안정적인 배출농도 관리 불가
- Migration Velocity
- EP의 가동중 풍량의 변화로 EP 통과속도 변화
- 통과속도, 분진 특성 등이 변화하면 배출농도도 변화
- 특히 시멘트의 Raw Mill / Kiln 공정에서 Kiln Only로 조업할 경우 :
습도의 하강 → 저항증가 → 집진효율하락 → 배출농도증가
- CO Explosions
- EP의 가동중 종종 발생 가능
- 대부분의 EP에는 CO Monitor 설치
- CO 농도 초과시 설비 Trip-Down → 배출농도증가
|
|
|
| |
|
백필터가 전기집진기(EP) 에 비하여 유리한 점
- 여과재에 의하여 물리적으로 걸러주므로
- 배출농도 최소 유지 가능 : 5~10 mg/Nm3 이하
- 배출농도의 안정적 유지 : 공정상황 (입구농도, 연료, 조업조건 등)에 따른 변동 없음

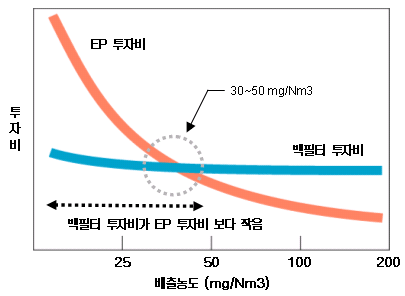

- EP에 비하여 투자비 감소 (배출농도를 25~50 mg/Nm3 이하로 할 경우)
- 백필터 가동중에도 보수가능
- EP에서 투입되는 전력비 및 정기 보수작업 불필요
- 소각로의 경우 Dioxin의 증가요인 제거
- 300 ℃의 경우 EP를 통과하면서 Dioxin이 수십배 증가
- 보일러의 경우 가동률 증가 및 연료비 감소
- 시멘트의 경우 열원단위/전력원단위 감소로 연료비/전력비 감소
- Raw Mill 및 Kiln가동 조건에 따라 배출농도 안정관리
|
|
|
| |
항목 |
EP |
백필터 |
배출농도(정상운전) |
<=25 |
<5 mg/Nm3 |
배출농도(비정상운전) |
높음 |
안정 (<5 mg/Nm3) |
차압 |
30~40 |
100~150 mmAq |
조업온도(최대) |
450 |
250 °C |
폭발위험 |
높음 |
낮음 |
비상시 대응성 |
낮음 |
높음 |
| 가동중 보수성 |
불가 |
가능 |
투자비(25mg/Nm3이하) |
높음 |
낮음 |

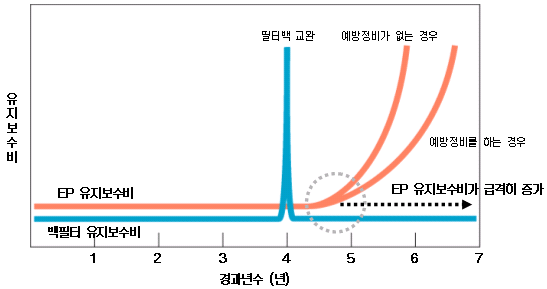

유지보수비(설치후5년간) |
거의비슷 |
거의비슷 |

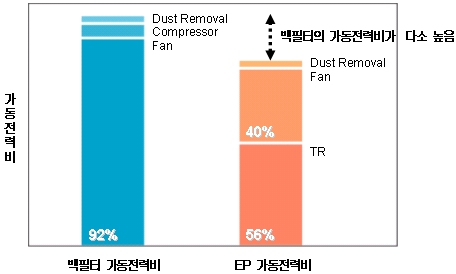

가동전력비(TR,Comp,Fan) |
다소낮음 |
다소높음 |
|
|
|
|
|
|
|
|
|

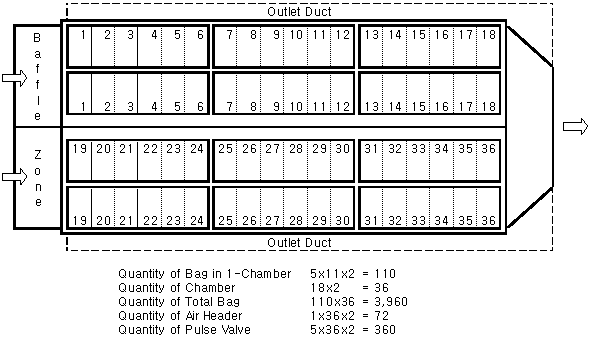

- 기존 EP의 전부를 백필터로 개조
- 기존 EP의 일부를 백필터로 개조
|
|
|

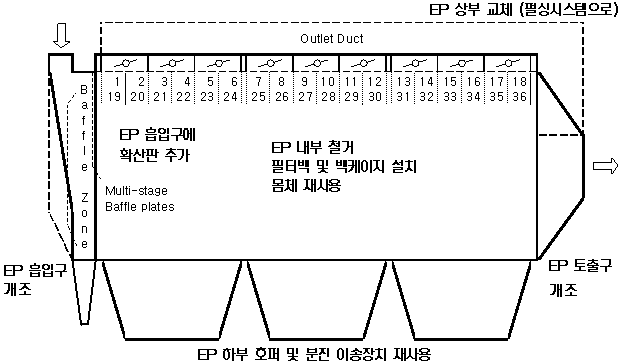

Step 1. 기존 EP의 내부 부품을 모두
제거
Step 2.
다공판 (Tube Sheet) 설치 및 입구/출구 개조, Baffle 설치
Step 3.
상부에 Top Door 설치, 계단,핸드레일,플랫폼 설치
Step 4.
필터백 및 백케이지 설치
Step 5. 펄싱시스템
(Cleaning System) 설치
Step 6. 시운전
및 측정
|
|
|
- 여과식 집진기인 백필터로 개조
- 강력하고 안정적인 탈진력을 화보하여 필터백 수명 극대화
- 기존 EP의 Stage 중 전부 또는 일부를 백필터로 전환
- 기존 EP의 흡입부는 확산판 및 전처리 시설로 개조
- 기존 EP의 높이를 활용하여 긴 필터백 사용
- 필터백의 숫자를 최소화 = 여과면적 최소화
- 필터백은 저렴하고 내구성이 있는 것으로 선정
- 기존 EP 송풍기를 그대로 사용할 수 있도록 차압 최소화
- 기존 EP의 철골 및 배출기기 등은 계속 사용하여 투자비 최소화
|
|
|
- 성능 강화
1) 집진효율 증가 : 99.999% 이상
2) 배출농도 감소 : 5~10 mg/Nm3 이하
3) Dioxin 등의 유해가스 저감
- 조업 및 보수 편의
1) 조업조건 변경에 따라 배출농도 불변
2) 모든 보수작업이 펜트하우스 내에서 가능
3) 백필터 가동중에도 보수작업 가능
- 경제적 효과
1) 연료비 및 전력비 감소
2) 설비 가동율 증가 및 유지보수비 감소
|
|
|

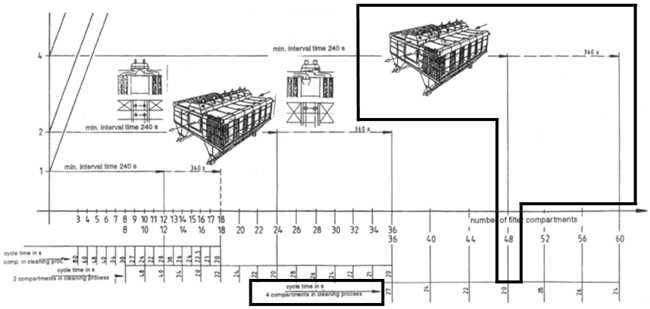

- 인텐시브 특허의 첨단 펄싱시스템 적용 (3종)
- 백필터 입구에 다중 확산판 사용으로 집진효율 증대
- 고성능, 컴팩트한 전처리 장치
- 1) Pre-Duster
2) Pre-Chamber
3) Pre-Anticlogging Device
4) Settling Zone
- 6m 이상의 긴 필터백 사용 가능
- 고내구성 (저온 및 고온) 펄스밸브, 고신뢰성 슈퍼컨트롤러 사용
- 압축공기소비량 절감 (일반 백필터 대비 30~50% 절감)
- 공정 조건에 맞고 편의성을 제고한 각종 부가장치 확보
|
|
|
|
|
|
|
| |
| |
