일반 백필터 문제점
다공판(Tube Sheet)과 필터백 조립부위에서 누설 발생
(특히 5,000mmAq의 차압이 걸릴 때 현저한 누설 발생)
필터백 교체시 집진기 내에서 하므로 불편하고 위험
필터백에 큰 차압이 걸릴 경우 필터백 변형 및 파손 위험
필터백 누름판(Pusher)의 변형
PP 분진 배출농도의 증가
필터백 고정용 바스켓의 취급 불편
(들어낸 바스켓을 바닥에 그대로 세워둘 수가 없어 별도의 지그 필요)
광범위한 온도범위에서 내압을 가지도록 설계
- 운전온도 : -40~160 ℃
- 운전압력 : 26~40 bar (max. 52 bar)
필터백을 3각으로 배열하여 필터백 간의 유효거리 증대
PP 분진을 필터백 내면에서 여과
필터백 지지시스템을 3중으로 하여 필터백 보호
- 필터백 외부 : 다공판으로 된 바스켓 및 와이어 메쉬로 필터백 지지
- 필터백 내부 : 홀드다운케이지를 설치하여 역압 조건에도 필터백을 보호
필터백 누름판(Pusher)은 2단 복합으로 설계
- 1단 누름판 : 홀드다운케이지에 부착된 링으로 필터백 압착
- 2단 누름판 : 원형 및 아령모양의 2가지 형태 누름판으로 압착
탈착식 2중 튜브쉬트로 필터백 설치의 안전 및 편의성 도모
- 상부튜브쉬트 및 바스켓을 통째로 집진기 밖으로 끄집어 내서 필터백을 교체
- 끄집어 낸 상부튜브쉬트 및 바스켓은 서로 견고하게 용접되어 스스로 지지

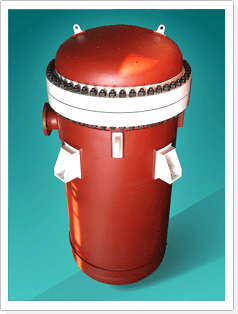

Capacity
: 79.3 m3/min
Temperature
: 75 ℃ ((-48~160 ℃)
Pressure
: 26~40 bar (max. 52 bar)
Dust Collection
: Inner Side of Filter Bag
Bag Size
: d(190~220) × 1,600 mm
Bag Qt'y
: 31 EA
Filter Area
: 32 m2
A.C. Ratio
: 2.48 m/min
Bag Material
: Ryton 550 g/m2
Bag Cage
: STS 304 Perforated
Diff Pressure
: 5,000 mmAq 이하
Housing Mt’l
: A516-70+S5 x 38t
Housing Size
:d2,000 mm x 4,972 mm (Inside)
Inlet Load
: 0.1 g/Nm3
Emission
: 10 mg/Nm3
다공판(Tube Sheet)과 필터백 조립부위의 기밀 유지
필터백 누름판(Pusher)의 변형 미발생
필터백 3중 지지시스템으로 필터백의 변형 및 파손 미발생
필터백의 수명증대로 유지관리비 감소
필터백 차압 5,000mmAq에서도 안정된 가동
백필터 후단에서 PP 분진 배출농도 유지 (10mg/Nm3 이하)
필터백 고정용 바스켓이 다공판으로 제작되어 강도 및 통기도 확보
필터백 교환시 편의성 증대 및 안전성 확보
